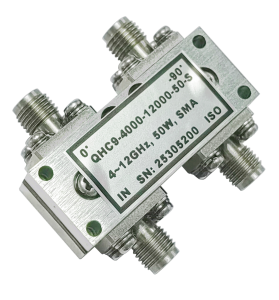

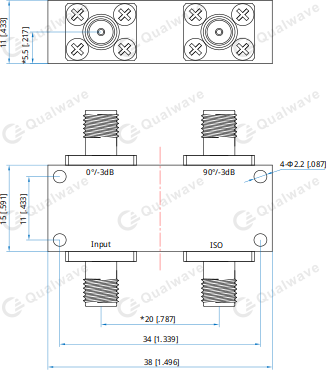

90 градустук гибриддик муфта, жыштыгы 4~12 ГГц, орточо кубаттуулугу 50 Вт, SMA аял

90 градустук гибриддик муфта – бул төрт порттуу микротолкундуу пассивдүү түзүлүш. Порттордун биринен сигнал киргизилгенде, ал сигналдын энергиясын эки чыгуучу портко (ар бир жарымына, б.а. -3 дБ) бирдей бөлүштүрөт жана бул эки чыгуучу сигналдын ортосунда 90 градустук фазалык айырма бар. Башка порт – бул обочолонгон уч, идеалдуу түрдө энергия чыгышы жок. Төмөндө анын мүнөздөмөлөрү жана колдонулушу кыскача тааныштырылат:

Негизги өзгөчөлүктөрү:

1. Өтө кең тилкелүү жыштыктарды камтуу
4төн 12 ГГцге чейинки ультра кең тилкелүү иштөөнү колдойт, C-диапазонун, X-диапазонун жана Ku-диапазонунун колдонмолорунун бир бөлүгүн кемчиликсиз камтыйт. Бир компонент бир нече тар тилкелүү түзмөктөрдү алмаштыра алат, бул системанын дизайнын жөнөкөйлөтөт жана инвентаризацияны жана чыгымдарды азайтат.
2. Жогорку кубаттуулуктагы иштетүү мүмкүнчүлүгү
Мыкты жылуулук жана структуралык дизайн 50 Вт чейинки орточо киргизүү кубаттуулугун туруктуу иштетүүгө мүмкүндүк берет, бул көпчүлүк жогорку кубаттуулуктагы берүү линияларынын талаптуу талаптарына жооп берет. Ал жогорку ишенимдүүлүктү жана узак кызмат мөөнөтүн сунуштайт.
3. Так 3dB квадратуралык байланыш
90 градустук так фазалык айырма (квадратура) жана 3 дБ байланышы менен мүнөздөлөт. Ал эң сонун амплитудалык балансты жана төмөн киргизүү жоготуусун көрсөтөт, киргизүү сигналын бирдей амплитудалуу жана ортогоналдуу фазалуу эки чыгуучу сигналга натыйжалуу бөлөт.
4. Жогорку изоляция жана порттордун эң сонун дал келүүсү
Изоляцияланган порт ички дал келген жүктөмдү камтыйт, бул жогорку изоляцияны камсыз кылат жана порттордун ортосундагы сигналдардын өз ара аракеттенүүсүн натыйжалуу азайтат, системанын туруктуулугун камсыз кылат. Бардык порттордо эң сонун чыңалуудагы туруктуу толкун катышы (VSWR) жана портторду дал келтирүү функциясы бар, бул сигналдын чагылышын максималдуу түрдө азайтат.
5. Стандарттык SMA аял интерфейси
Өнөр жай стандарттарына жооп берген SMA ургаачы (SMA-F) интерфейстери менен жабдылган. Алар ыңгайлуу жана ишенимдүү байланышты сунушташат, бул рыноктогу көпчүлүк SMA ургаачы кабелдери жана адаптерлери менен түз интеграциялоого мүмкүндүк берет.
6. Аскердик класстагы бышык сапат
Толугу менен корголгон металл көңдөй менен курулган ал бекем түзүлүшкө, титирөөгө жана соккуга мыкты туруктуулукка жана жогорку электромагниттик коргоо мүнөздөмөлөрүнө ээ. Ал катаал экологиялык шарттарда да туруктуу иштөөнү камсыз кылат.

Типтүү колдонмолор:

1. Фазаланган массивдик радар системалары: Нур түзүүчү тармактарда (BFN) негизги блок катары кызмат кылат, электрондук нурду сканерлөө үчүн бир нече антенна элементтерине белгилүү бир фазалык байланыштары бар козгоо сигналдарын берет.
2. Жогорку кубаттуулуктагы күчөткүч системалары: сигналды бөлүштүрүү жана айкалыштыруу үчүн тең салмактуу күчөткүч конструкцияларында колдонулат, бул системанын чыгуу кубаттуулугун жана ишенимдүүлүгүн жогорулатат, ошол эле учурда киргизүү/чыгаруу дал келүүсүн жакшыртат.
3. Сигнал модуляциясы жана демодуляциясы: I/Q модуляторлору жана демодуляторлору үчүн квадратуралык сигнал генератору катары иштейт, бул аны заманбап байланыш жана радар навигация системаларында маанилүү компонент кылат.
4. Сыноо жана өлчөө системалары: Сигналдарды бөлүштүрүү, айкалыштыруу жана фазаны өлчөө үчүн микротолкундуу сыноо платформаларында тактык кубаттуулукту бөлгүч, бириктиргич же фазалык шилтеме түзмөгү катары иштейт.
5. Электрондук каршы чара (ЭКЧ) системалары: татаал модуляцияланган сигналдарды түзүү жана сигналдарды иштетүү үчүн колдонулат, электрондук согуш системаларынын кең тилкелүү жана жогорку кубаттуулуктагы талаптарын канааттандырат.

Qualwave Inc. компаниясы 1,6 МГцден 50 ГГцге чейинки кеңири диапазондогу кең тилкелүү жана жогорку кубаттуулуктагы 90 градустук гибриддик бириктиргичтерди сунуштайт жана алар ар кандай тармактарда кеңири колдонулат. Бул макалада 4төн 12 ГГцге чейинки жыштыктар үчүн орточо кубаттуулугу 50 Вт болгон 90 градустук гибриддик бириктиргич тааныштырылат.
